超硬素材一覧
MC20
JIS規格:VC-40
特徴
耐凝着、耐摩耗性が抜群の超硬素材。軟質金属(純鉄・純銅)加工用に開発した材種で低Co化、Co相の強化と特殊WCの使用により軟質金属との親和性を抑制し、優れた耐摩耗性と耐食性を有します。
MC20が搭載される設備
プレス加工機 | 切断機 |
マルチフォーミングマシン | 粉砕機 |
MC20の用途
パンチ・ダイ | ハンマー |
チャック | 切断刃 |
MC20で生産される部品
バネ | 時計部品 |
半導体PGA | 放熱板・熱交換器 |
ヒートシンク・放熱フィン | リチウムイオン電池用電極材 |
MC20の特性
耐摩耗性 | 耐腐食性 |
高:純鉄・純銅加工性 一般的負荷 ≦1.0 | ステンレス加工性 一般的負荷 ≦0.8mm |
アルミニウム加工性 重負荷 ≦2.0 | 耐凝着性 |
MC20を使用した課題解決事例
-
真鍮絞り金型の破損の改善
- 搭載先設備: プレス加工機
- 用途: ダイ
- 課題: 破損 短寿命
- 超硬素材: MC20
-
リベットカシメ用ポンチの焼き付きの改善
- 搭載先設備: プレス加工機
- 用途: カシメパンチ
- 課題: 早期焼付 短寿命
- 超硬素材: MC20
- 従来素材: G3
-
銅材+樹脂材の複合材料加工における早期摩耗の改善
- 搭載先設備: プレス加工機
- 用途: パンチ
- 課題: 早期摩耗 短寿命
- 超硬素材: KD10 MC20
- 従来素材: KD20
-
SPCC抜き用パンチの材種変更による寿命向上 (完全非破壊での摩耗状態継続調査)
- 搭載先設備: プレス加工機
- 用途: パンチ
- 課題: 短寿命
- 超硬素材: MC20
- 従来素材: VM-50
-
SPCC絞り加工金型摩耗の改善
- 搭載先設備: プレス加工機
- 用途: ダイ
- 課題: 凝着摩耗 短寿命
- 超硬素材: MC20
- 従来素材: VM-40
-
鉄系材料の焼き付きの改善
- 搭載先設備: プレス加工機
- 用途: パンチ
- 課題: 早期焼付 短寿命
- 超硬素材: MC20
- 従来素材: G3

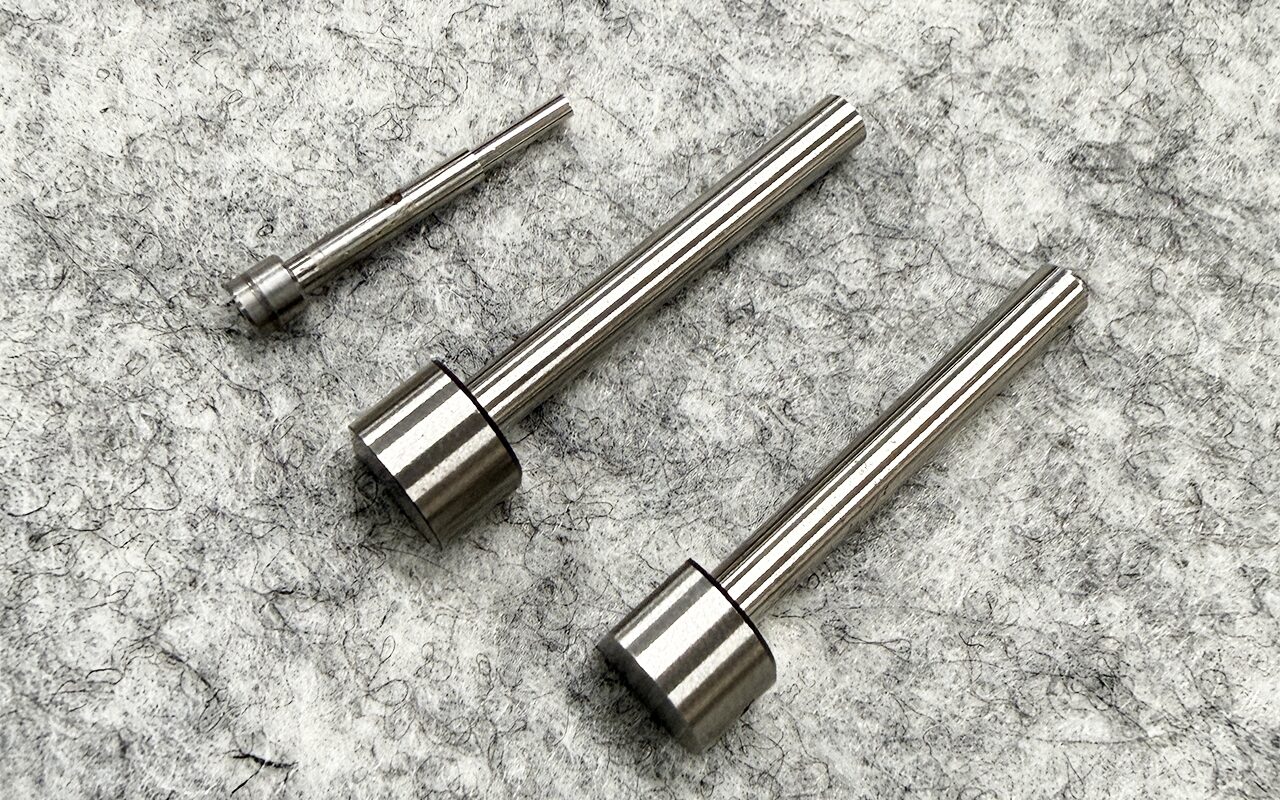

MC20を使用した超硬製品
その他の特徴
物理的特性
当社材種記号 | 硬度 (HRA) | 抗折力[GPa] | Co [%] |
---|---|---|---|
MC20 | 90.0 | 2.8 | 6 |
参考:G3 | 90.0 | 2.7 | 8 |

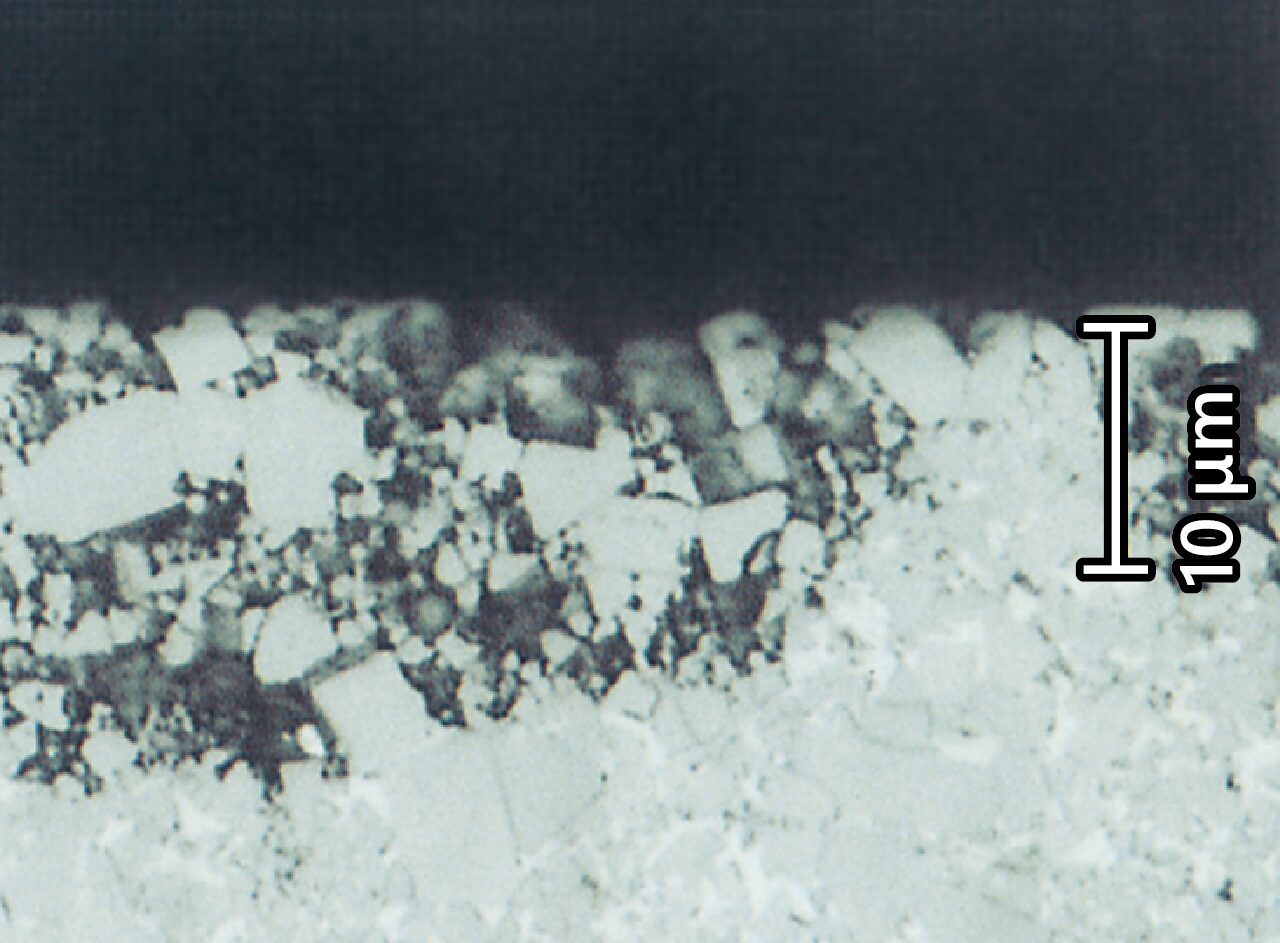

従来材の問題点
超硬合金中のCoと軟質金属の親和性大
▼
超硬合金中のCoの脱落
▼
金型の損傷
■銅との反応性比較 (EPMAによる面分析)
粉体中心部に銅線を入れて、焼結後HIPを施した試験片の断面を示します。
・棒グラフは銅の濃度を表します
MC20では、銅を示す白色部分が中央に固まっており、G4と比較して銅の拡散が抑制されていることが分かります。
超硬素材・超硬加工 ソリューションナビを運営するエバーロイは、
素材選定・開発~精密加工、完成品提供までの一貫したソリューション提供により、
皆さまの課題を解決します。
-
技術資料ダウンロード
これまで培ってきた実績・ノウハウをもって
資料ダウンロードフォーム
皆様に高付加価値な超硬を提供いたします。 -
お見積もり•お問い合わせ
0798-26-3606お問い合わせフォーム -
よくある質問
過去お客様より多くのお問い合わせ いただいた内容を掲載しています。
詳しくはこちら
