微細加工から大物加工まで当社にお任せください。エバーロイの超硬加工サービス。細穴加工最小穴径φ0.069 細孔加工穴径公差±0.5μm薄版加工最薄版厚0.023mm,最大加工サイズφ400×H80mm 微細加工から大物加工まで当社にお任せください。エバーロイの超硬加工サービス。細穴加工最小穴径φ0.069 細孔加工穴径公差±0.5μm薄版加工最薄版厚0.023mm,最大加工サイズφ400×H80mm

最小穴径 φ0.069
穴径公差 0.5μm 等

超硬合金の
微細加工

超硬素材の選定・
開発~超硬加工まで

最適な
超硬素材の提案

高い加工技術と
高品質を支える設備

充実した加工設備
大物加工にも対応

エバーロイは
他社が断るような
超硬加工・微細加工の

無理難題に
喜んで対応します。

当社の“超硬サービス”は
3つの「ヤバイ」 即時解決!

最先端の製品開発に際し、
超硬合金の微細加工が必要になったが、
対応できるメーカーがなく、
製品開発が進まない、
プロジェクトが頓挫しそう…

超硬加工を委託しているが、
そもそもこの超硬素材が適切かわからない、
最適な超硬素材を選定したいが
知見がなく、何かしら損してそう…

既存委託先では、微細加工や複雑な加工に
対応できないうえに、
加工範囲が限られているため委託先が分散し、
加工・管理コストが上昇している…

「ヤバイ!!!」と気が気じゃない設計担当者・購買担当者の皆様
今すぐ当社に連絡をください

皆さまのお悩みを即時解決できる
3つの特徴

超硬加工で最小穴径:φ0.069mmを実現!
細穴加工を始めとした高い加工技術!
当社は、他社が匙を投げるような、加工要望に対応してきました。超硬合金の細穴加工で、穴径公差:±0.5μm、内径面粗度Ra0.03μmを実現するなど、微細加工技術により、精密機器メーカー様を始めとした最先端製品を扱う皆様に選ばれてきました。加工要望や加工品質を満たせず、「ヤバイ!!」とお悩みの皆様、是非当社に御相談ください。
超硬素材の選定・開発~超硬加工まで!
最適な超硬素材を提案!
超硬素材メーカーである当社は、超硬合金を熟知しており、お客様のご要望に沿った超硬素材の選定・開発を行います。超硬加工だけではなく、超硬素材からご提案させて頂くことで、最大限に効果を高めることが可能となります。加工だけではなく、超硬素材の提案から対応できる当社は、製品開発のパートナーとしても選ばれています。
加工技術を支える充実した設備、
微細加工だけでなく大物加工に対応!
超硬加工・微細加工には、高度な加工を可能とする設備が必要です。当社では、放電加工機やプロファイルグラインダーを始めとした研削盤、超音波研磨機などを保有しており、困難な加工に対応しています。また、微細加工だけでなくφ400×H80までの大物加工にも対応可能です。
加工後の検査については、ビデオ測定顕微鏡や三次元測定器、輪郭形状測定器による検査で品質保証を行っており、お客様が求める品質・検査要望に対応しています。

超硬加工サービス
加工事例

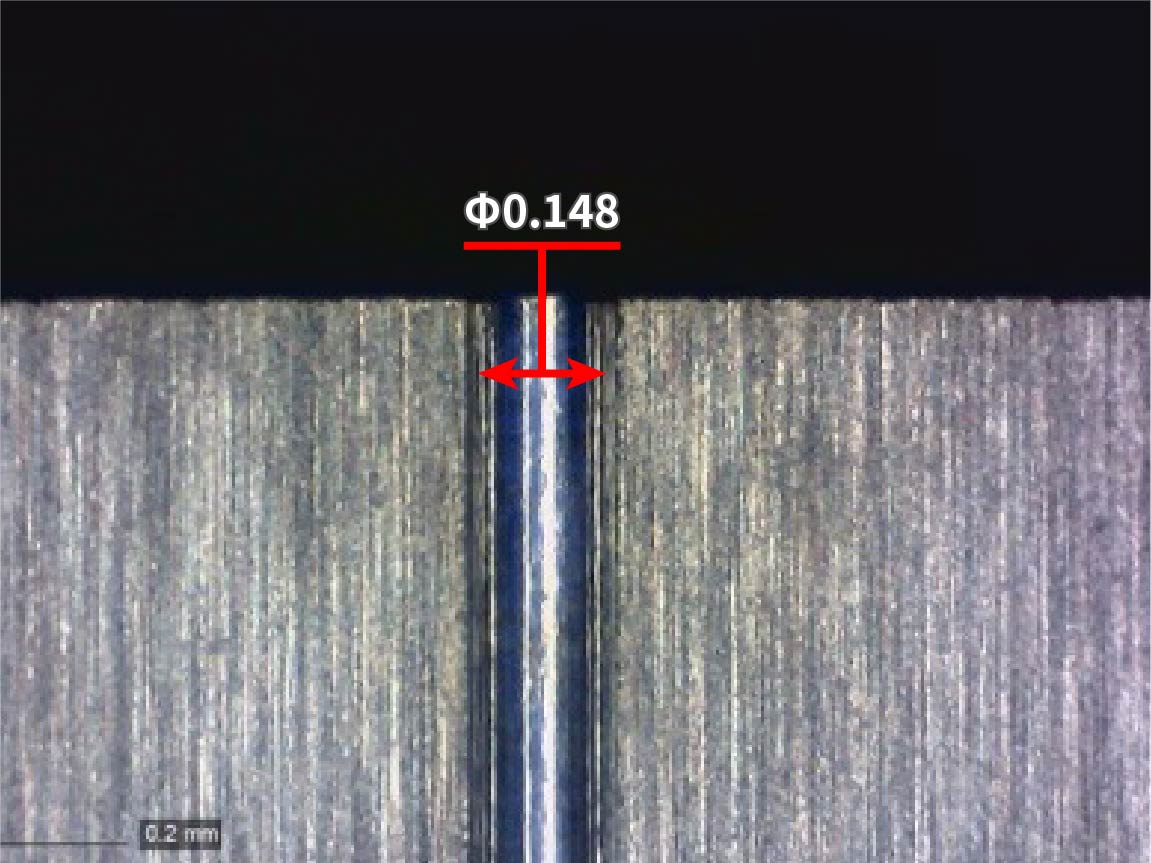

加工事例 例1

細穴放電加工/ WE放電加工/磨き加工

加工設備

・Sodick K3BL
・Sodick AP450L
・Extrude Hone EX800

加工精度

・穴径
 φ0.148~0.151㎜
・真円度(端面部)
 1μm
・内径面粗さ
 Ra0.03~0.04μm

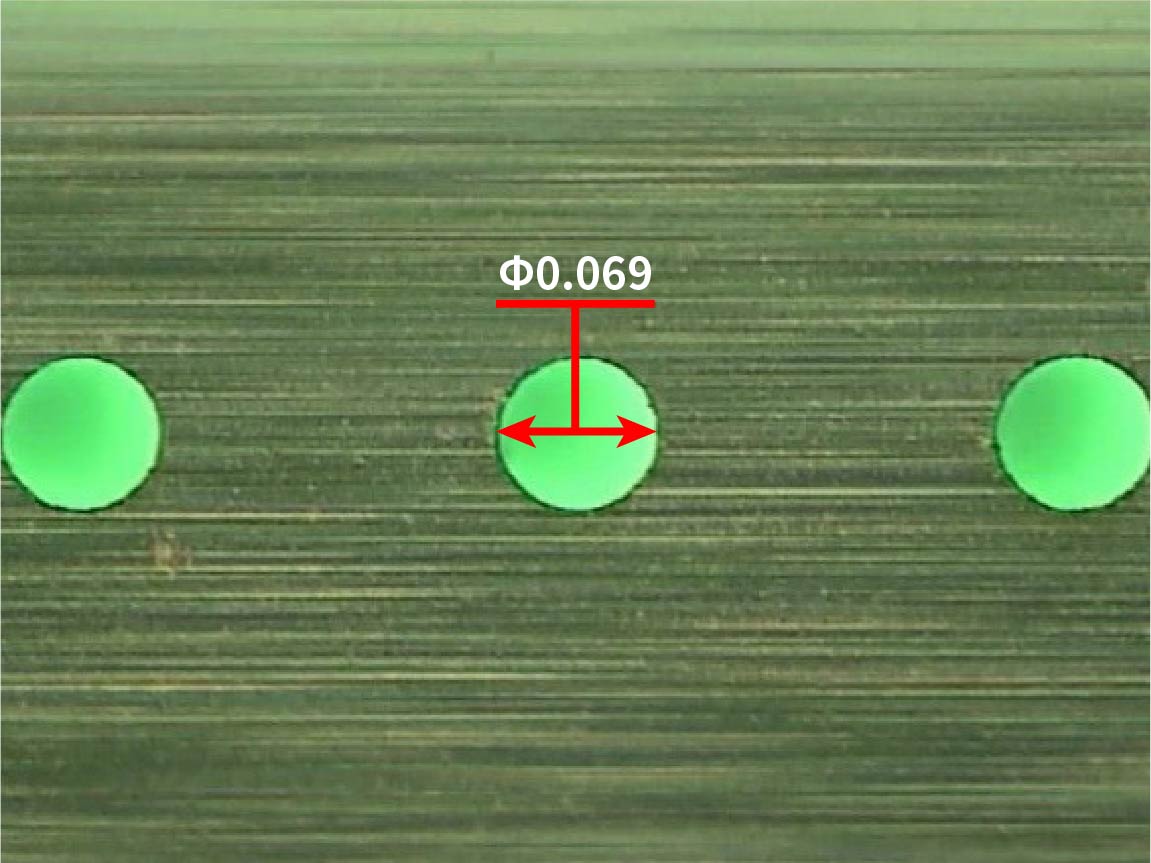

加工事例 例2

細穴放電加工

加工設備

・Sodick K3BL

加工精度

・穴径
 φ0.069~0.075㎜
・真円度(端面部)
 1μm~2μm

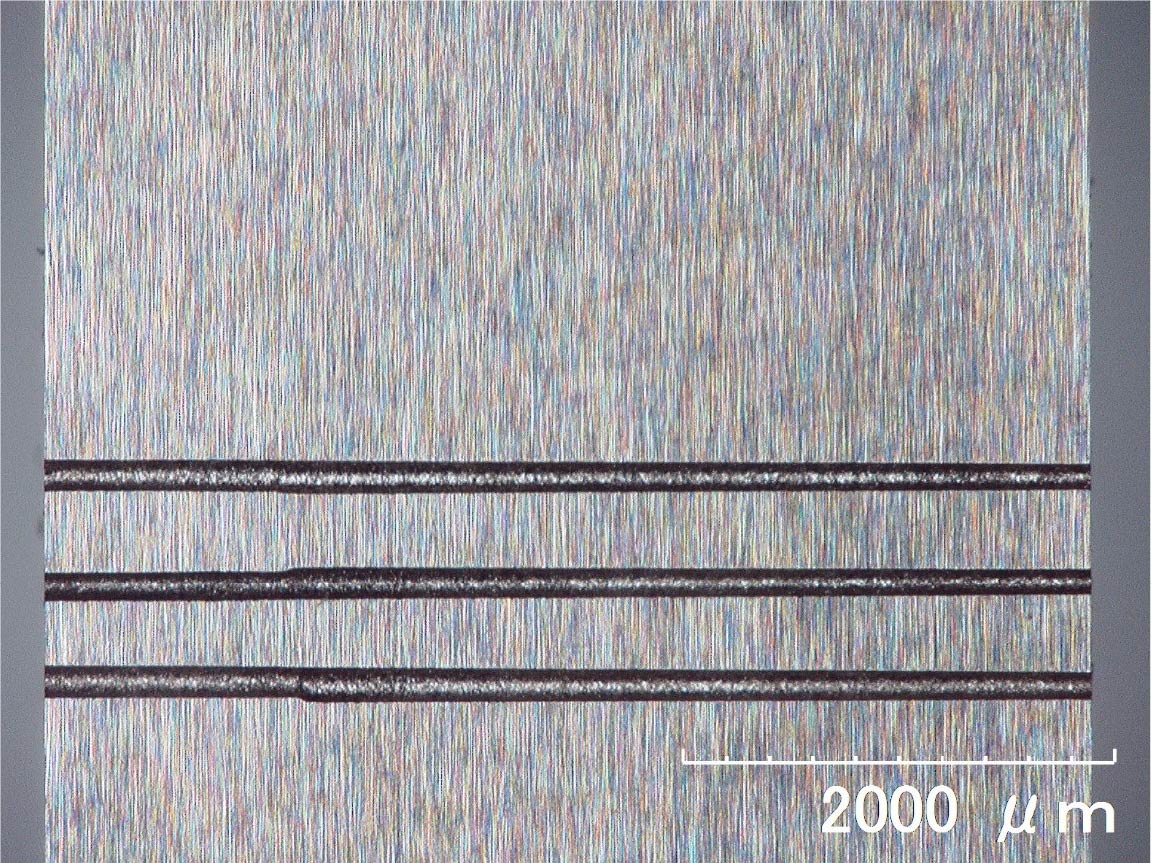

加工事例 例3

細穴放電加工

加工設備

・Sodick K3BL

加工精度

・穴径(両端面)
 φ0.104mm
・穴径(中央部)
 φ0.186mm
・真円度(端面部)
 2μm~5μm

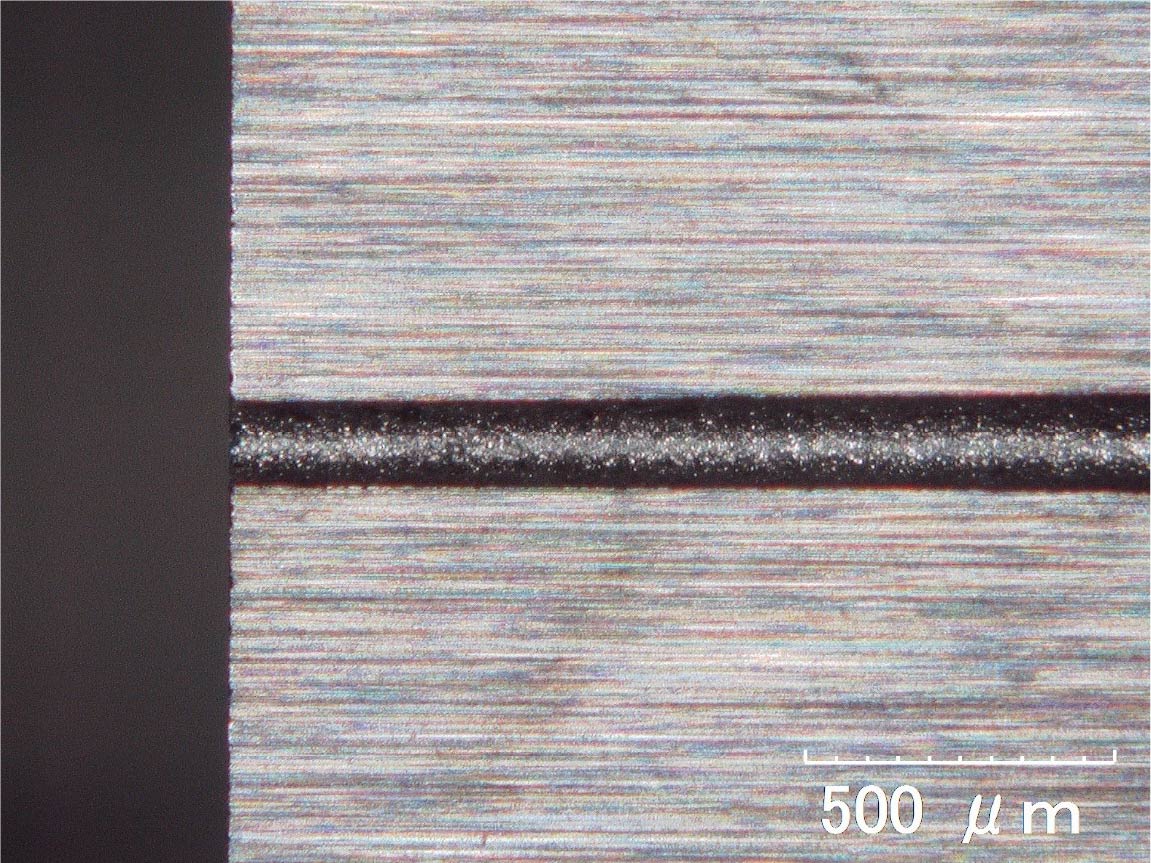

加工事例 例4

細穴放電加工

加工設備

・Sodick K3BL

加工精度

・穴径(両端面)
 φ0.131mm
・穴径(中央部)
 φ0.195mm
・真円度(端面部)
 2μm~5μm

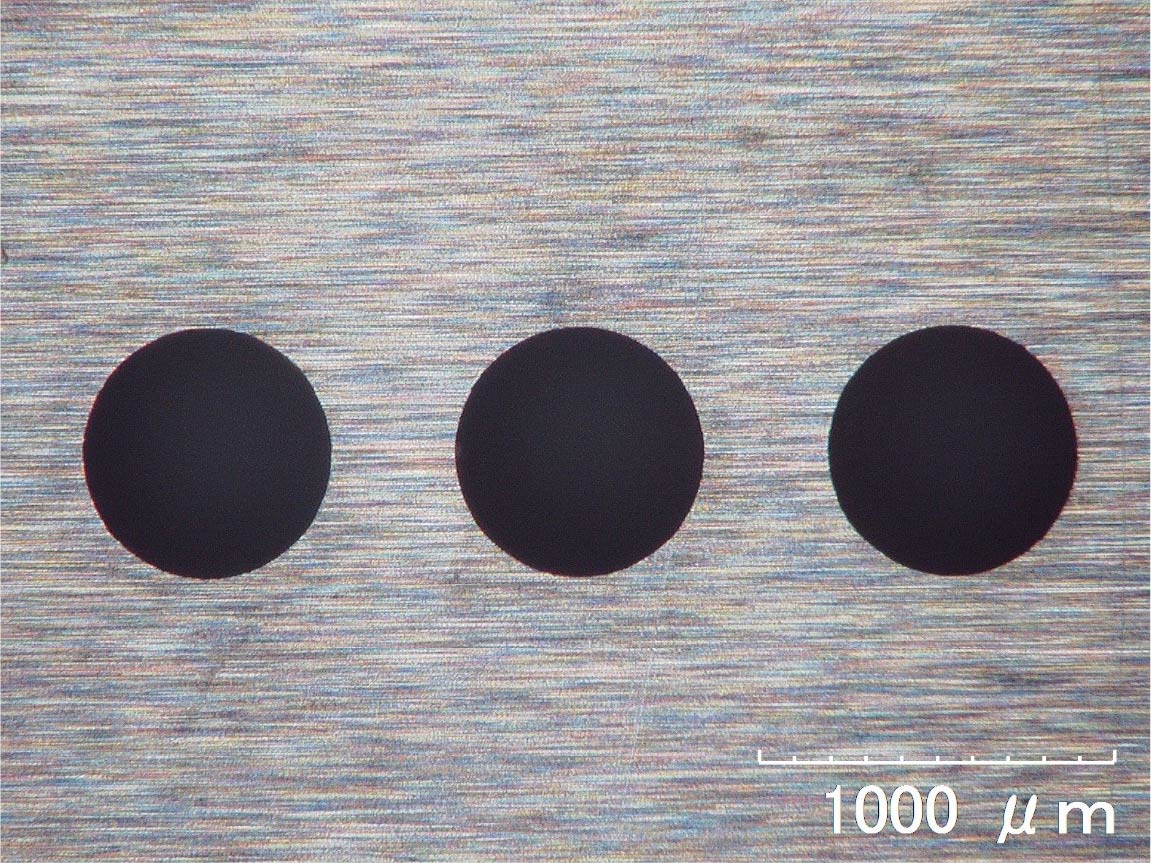

加工事例 例5

細穴放電加工/ WE放電加工

加工設備

・Sodick K3BL
・Sodick AP450L

加工精度

・穴径
 φ0.7995mm~0.7997mm
・真円度
 0.4μm~0.8μm
・穴ピッチ精度
 0.4μm~2.5μm

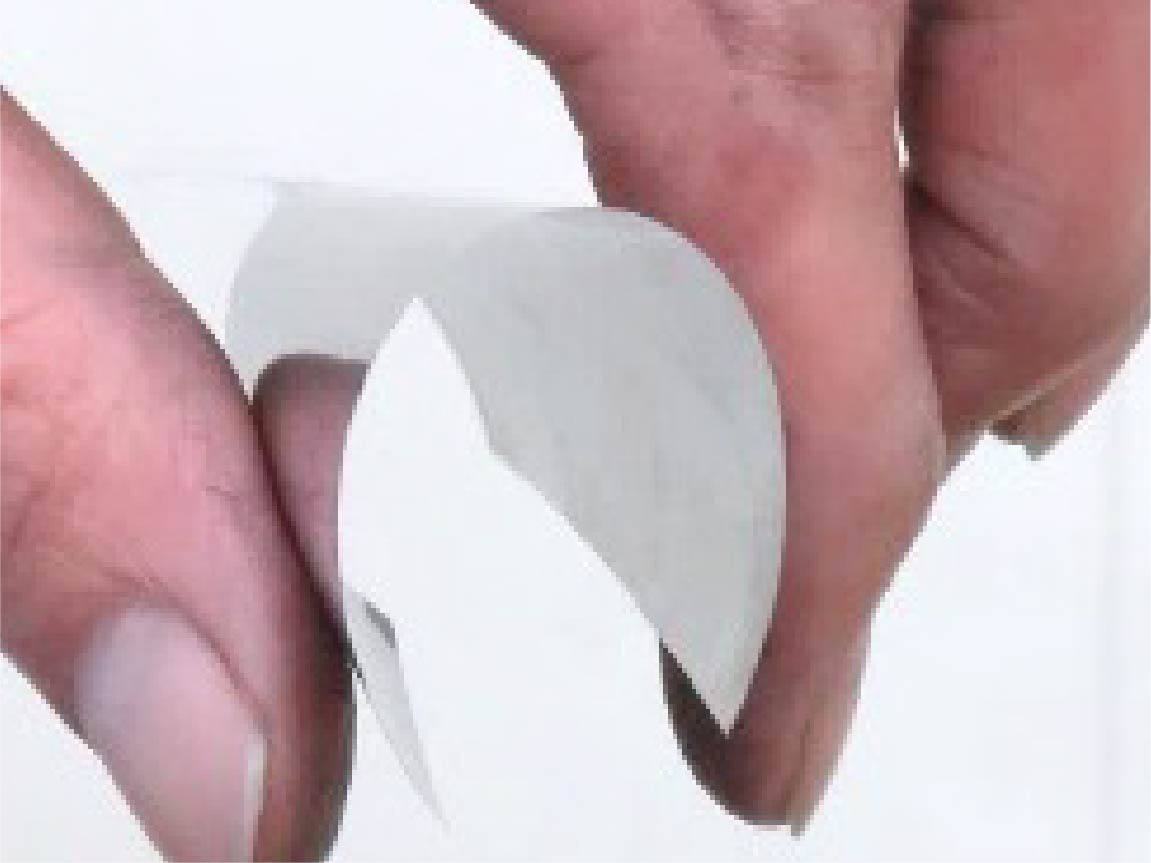

加工事例 例6

非磁性超硬 薄板加工

加工設備

・MEISTER-V3

加工精度

・厚み
 0.023~0.025mm

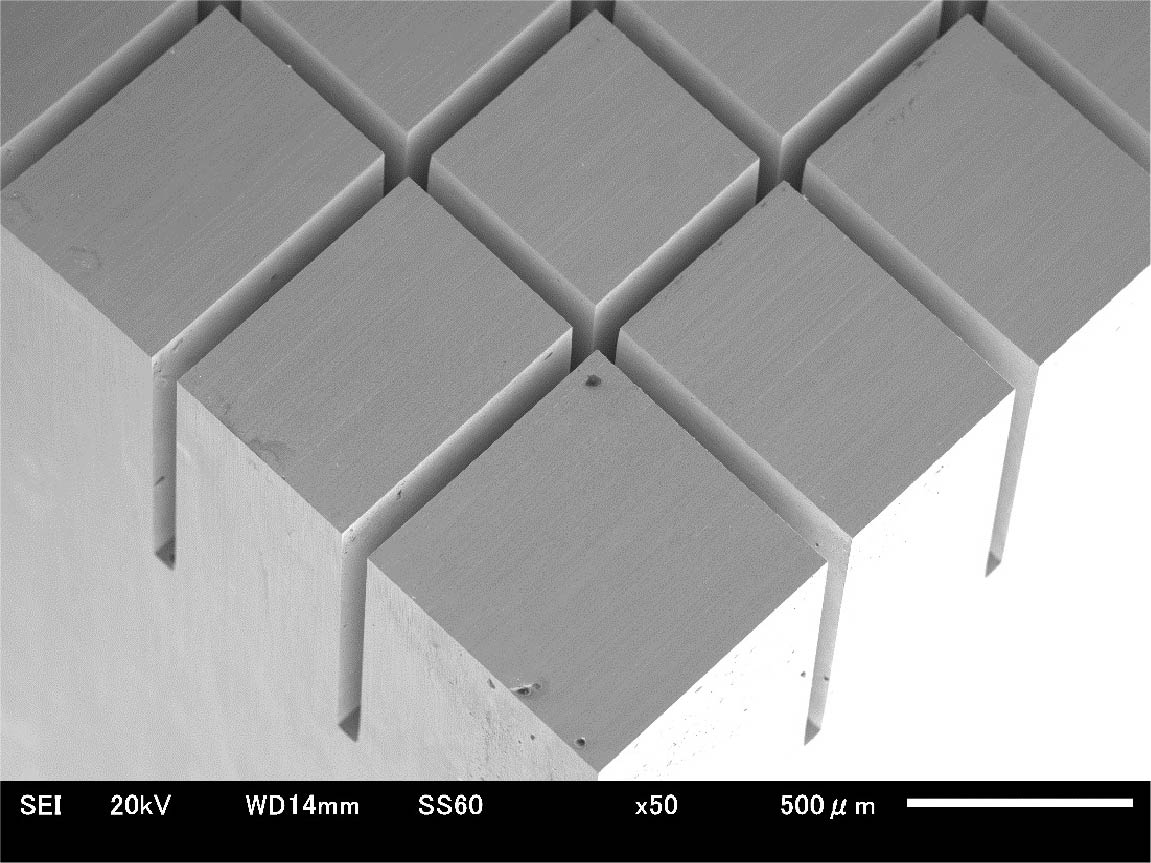

加工事例 例7

溝加工/微細櫛刃

加工設備

・ナガセインテグレックス SHS-20

加工精度

・溝形状
 W0.061~0.078mm
・櫛刃形状
 □0.021~0.029mm
・深さ
 h0.791~0.793mm

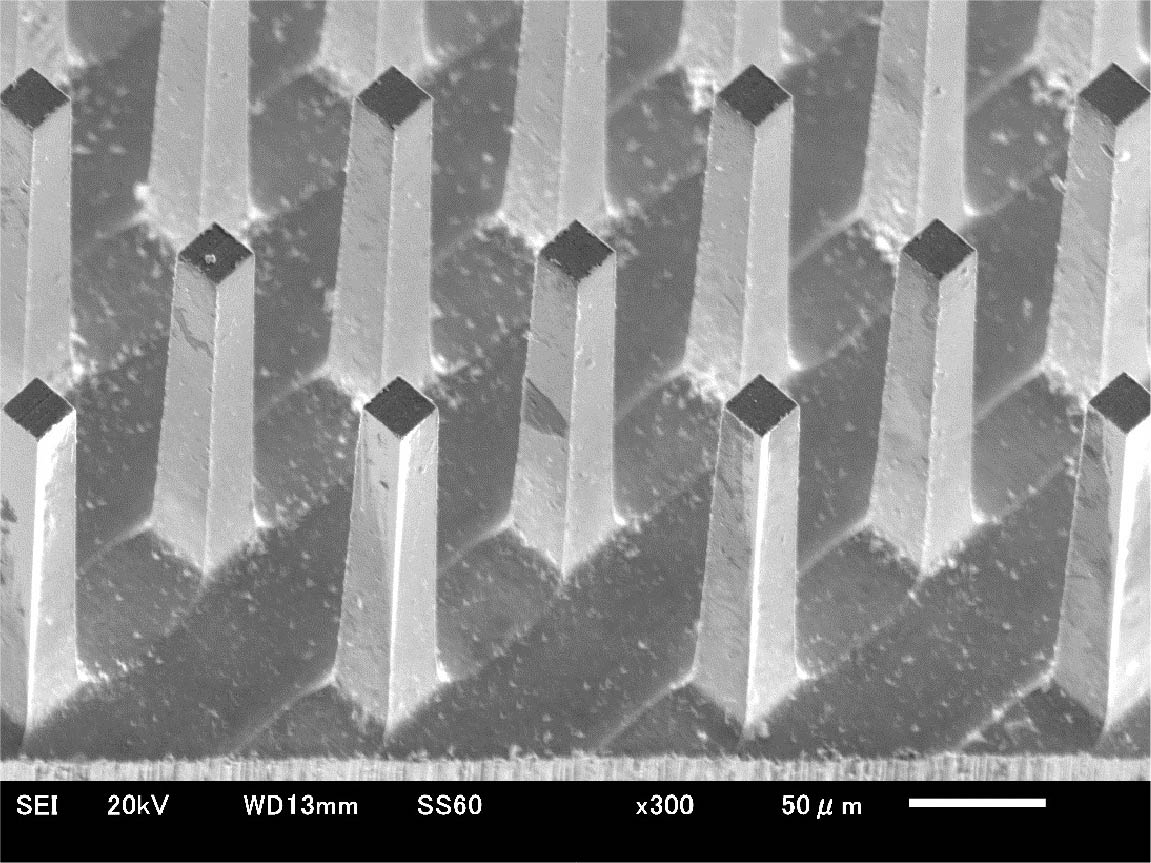

加工事例 例8

溝加工/微細櫛刃

加工設備

・ナガセインテグレックス SHS-20

加工精度

・溝形状
 W0.062~0.069mm
・櫛刃形状
 □0.021~0.029mm
・深さ
 h0.2mm

加工について
もっと知りたい方はこちら

エバーロイは
他社が断るような
超硬加工・微細加工の

無理難題に
喜んで対応します。

エバーロイの
加工設備一覧

設備名称品目名称メーカー型番・詳細台数
プロファイル研削盤CNCプロファイル研削盤和井田製作所
SPG-WIL
4
CNCプロファイル研削盤和井田製作所
SPG-TypeR
6
プロファイル研削盤--7
CNC光学式精密倣い研削盤アマダワシノ
GLS150GL
2
光学投影倣い研削盤アマダワシノ
GLS-130A1
光学投影倣い研削盤
和井田製作所
PGX-1000S
1
グラフィカルプロファイル研削盤
アマダマシンツール
DV-1
1
ワイヤー放電加工機WEDM放電加工機
ソディック
AP350L1
WEDM放電加工機
ソディック
AL600P IGE
1
WEDM放電加工機
--5
円筒研削盤CNC円筒研削盤
ジェイテクト
GE4Pi-50
3
超高精度複合小型円筒研削盤
長島精工NOG200-F
1
円筒研削盤
-
-14
内面研削盤CNC精密内面研削盤
西部電機
SFG-281
CNC精密内面研削盤
岡本工作機械
IGM15NCⅢ-2型
1
内面研削盤
--13
平面研削盤NC平面研削盤
アマダワシノ
TECHSTAR-84
1
精密成形平面研削盤
アマダマシンツールSHS-20AL2S-Zero 1
超高精度CNC成型研削盤
アマダマシンツール
WINSTAR SP
1
超精密マルチ研削盤
アマダマシンツールSHL-315AL2S-Zero3
1
平面研削盤
--33
マシニングセンタ立形マシニングセンタ
碌々産業
Android Ⅱ
1
立形マシニングセンタ
牧野フライス
V33i
1
立形マシニングセンタ
--3
仕上げ加工機エアロラップ
ヤマシタワークス
YT-3003
砥粒流動加工機
エクスツルードホーン
EX800
1
仕上げ加工機(ラップ加工機 等)
--12
旋盤高生産性NC旋盤
ヤマザキマザック
QT-PRIMOS 50SG
1
旋盤
--12
ボール盤ボール盤--2
フライス盤フライス盤--3

エバーロイの
検査設備一覧

設備名称メーカー型番・詳細台数
CNC三次元座標測定機
東京精密
DURAMAX
1
CNC真円度測定機
東京精密NEXα300 DX-22
1
形状解析レーザ顕微鏡
キーエンス
VK-X1000
1
スマートスコープOGP
ZIP 250S
1
OGPZIP 250S Advance
1
O・G・P・INC(YKT)
ZIP-300
1
--3
輪郭・形状測定器東京精密
NEX1
--3
万能投影機-Focus 375 他
2
電気マイクロメーター
MT60KHEIDEHAIN
2
レーザーマーカー-MD-V9910 他
2
工場顕微鏡
-MM-22 他
2
測定顕微鏡
ニコン
MM-400/T1
高精度測定顕微鏡画像ユニットシステム
ミツトヨ
Hyper MF-B2515B
1
サーフコム(輪郭、面粗度測定)
東京精密2800E-12
1
構造解析SoridWorks3DCAD+CAE1

エバーロイからのご挨拶

創業以来、超硬合金とスプレーノズルの製造・販売を主体に、開発力・技術力で今日の礎を築き上げたエバーロイ。 これまで幾たびかの試練をお取引先様と従業員の共存共栄で全て乗り切ることができました。
今後も、技術革新や国際的な競争激化などで、エバーロイを取り巻く環境はさらに厳しいものがあるでしょう。
どのような変化の激しい環境であっても、エバーロイはそれに対応しながら、卓越した技術力や開発力、将来性を見つめる確かな目と姿勢でさらに前進を続けます。

取締役社長 藤原啓郎

会社概要

社 名 株式会社共立合金製作所 / エバーロイ商事株式会社
所在地 〒663-8211
西宮市今津山中町12-16
TEL:0798-26-3606(代)
FAX:0798-37-2067
創 業 昭和13年5月15日
設 立 昭和14年6月24日
資本金 振込資本金 1億8000万円
役員
取締役会長 松本 康三
取締役社長 藤原 啓郎
取締役・ノズル事業部長 常見 亘
取締役・総務部長 寺岡 孝憲
超硬事業部長 池田 伸也
営業部長 加藤 一博
事業内容 超硬合金工具・スプレーノズルの製造販売
エバーロイは
他社が断るような
超硬加工・微細加工の

無理難題に
喜んで対応します。
