超硬素材一覧

KD10

JIS規格:VF-30

特徴

KD20より低Coとなる事で、耐摩耗性が向上します。但し、靭性は1ランク低下します。

KD10が搭載される設備

粉末成形機プレス加工機
切断機伸線機・造管機・圧延機
マルチフォーミングマシン

KD10の用途

ダイ・パンチ・コア曲げパンチ・曲げダイ・シェービングパンチ
カッター・ガイド・搬送レール・チャック爪ローラー・マンドレル
コイリングピン

KD10で生産される部品

セラミックコンデンサ・タンタルコンデンサカーボンブラシ
時計部品・ヒューズタイヤの鋼線・医療用針
半導体・抵抗器

KD10の特性

耐摩耗性耐チッピング性
アルミニウム加工性 ≦1.0mm

KD10を使用した課題解決事例

KD10を使用した超硬製品

その他の特徴

物理的特性

当社材種記号硬度 (HRA)抗折力 [GPa]Co量 [%]
KD0592.03.28
KD1091.03.410
KD2090.03.713
KD3089.03.716
KD4088.03.719
KD5084.53.028
参考:G390.02.78
参考:G291.02.56

KD種の加工と耐摩耗性の関係

kd01

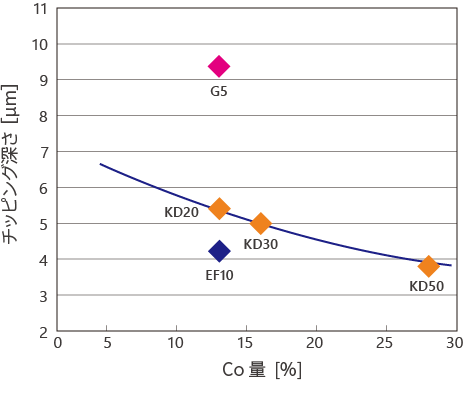

耐チッピング特性

kd02

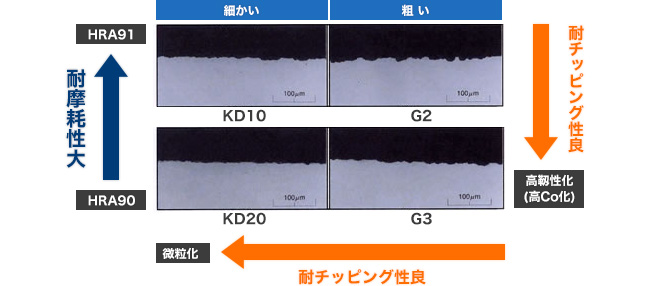

プロファイル研削逃げ面のチッピング状態比較

kd_img02

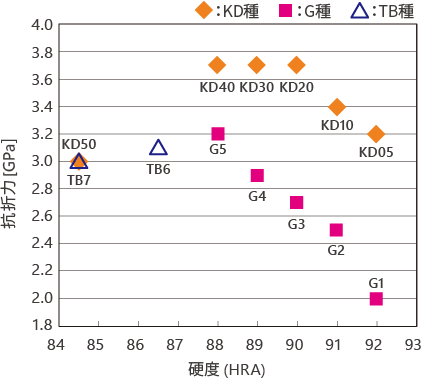

機械的特性(HRA硬度と抗折力)

kd03

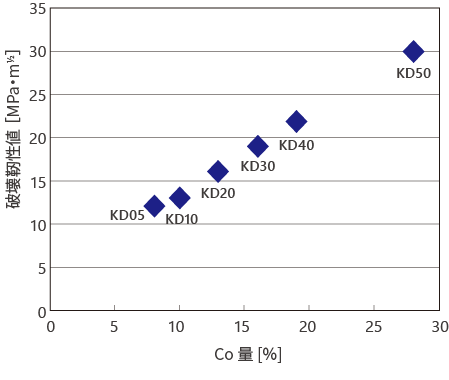

機械的特性(破壊靭性値)

kd04
