溝形状W0.070㎜ 微細溝加工事例

微細溝加工|超硬加工・超硬ソリューションナビ
微細溝加工|超硬加工・超硬ソリューションナビ

加工内容

成形研削加工

加工形状

溝形状 W0.070㎜
櫛刃形状 □0.5㎜
深さ(高さ) h0.8㎜

加工設備

超精密ハイレシプロ成形研削盤(ナガセインテグレックス SHS-20)

加工材種

EF01

お客様の課題・要望

お客様より、微細溝加工のご依頼があり、対応した事例です。お客様からは以下のご要望がありました。

・溝形状W0.070㎜、櫛刃形状□0.5㎜、深さ(高さ)h0.8㎜を満たすこと
・従来使用していた材種と同等の当社材超硬合金の選定をすること

ご要望の形状精度が厳しいことに加え、超硬合金の加工であったため、他社様に断られた案件でした。そこで超硬合金の豊富な加工実績を持つ当社にお声かけいただきました。

加工内容

従来使用していた材質のヒアリングを行い、相当品となる当社材種EF01をご提案し、加工に移りました。当事例の加工内容は、成形研削加工となりますが、溝形状W0.070㎜、櫛刃形状□0.5㎜、深さ(高さ)h0.8㎜と要求精度が非常に高いため、以下の点に注意する必要がありました。

・高精度な微細溝加工の為、最適な加工機及び砥石の選定が必要になる点
・砥石形状を加工形状が得られる形状に成形し、加工中も維持しなければならない点

加工機は社内で高精度製品に使用している超精密ハイレシプロ成形研削盤(ナガセインテグレックス SHS-20)を選定しました。
また図面の溝形状と加工形状の寸法差を最小にするため、事前に加工形状確認と砥石のドレッシング、軸調整を繰り返し行い、砥石形状及び加工条件の最適化を図りました。

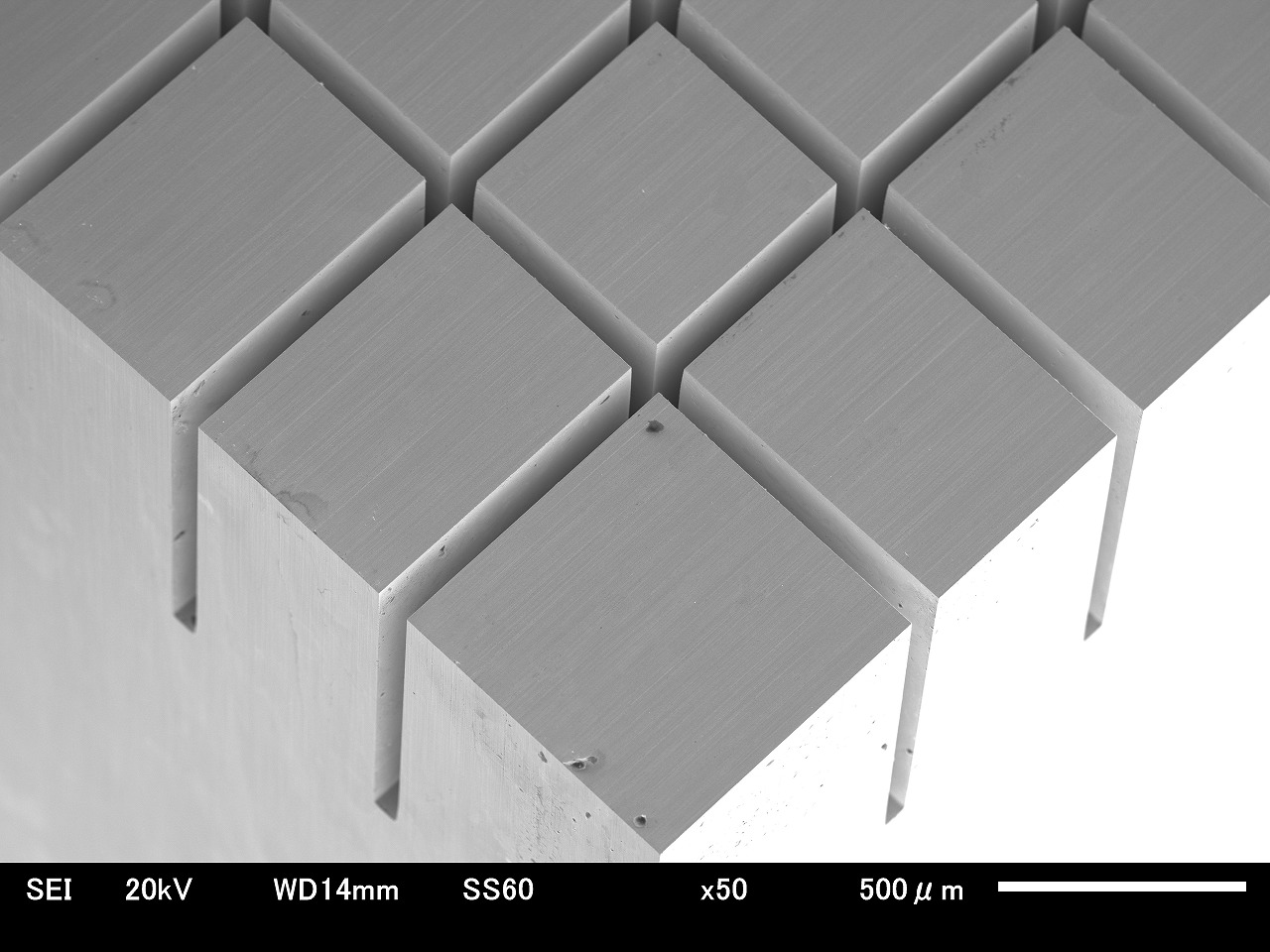

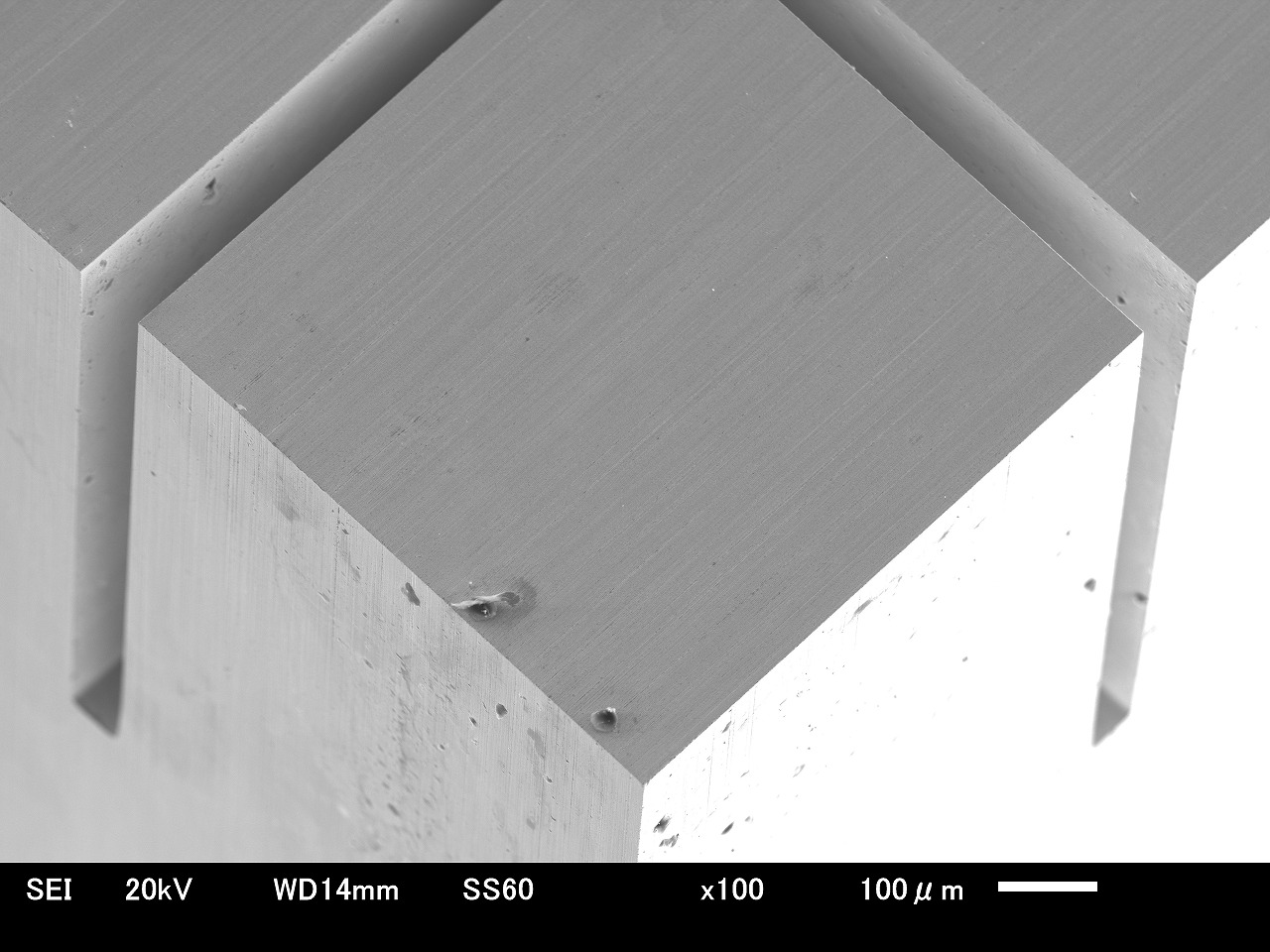

その結果、溝形状 W0.061~0.078㎜、櫛刃形状 □0.492~0.510㎜、深さ(高さ) h0.791~0.793㎜を実現でき、お客様の要望を満たすことができました。

加工結果・当社のサービス

当事例は、前述した通り加工難易度の高さから他社様でも断られた案件でしたが、当社にてお客様のご要望通りの加工を行うことができました。また、製品の品質だけでなく、短納期で対応した当社の対応力を大変評価いただき、継続的にお取引をさせて頂いております。
超硬素材・超硬加工ソリューションナビでは、超硬合金の微細溝加工だけでなく、細穴加工や薄板加工も得意としております。超硬合金の加工は、他素材とは違った特性があるため、加工ノウハウが必須となります。当社は長年、超硬製品への加工を行ってきた技術と実績がごございます。超硬合金に関するお悩みをお持ちの皆様お気軽に当社にご相談ください。
