アルミ成形プレス型の微細形状部カケ発生改善

従来材種

VC-50

提案材種

納入業界

自動車

搭載設備

プレス加工機

用 途

成形ダイ

ワーク材種

アルミA3003  0.2mm

課 題

低寿命 原因究明 刃先破損

お客様の課題・ニーズ

アルミニウムのプレス成形において通常考えられる寿命よりも短い期間で型の破損が生じていました。

提案内容・効果

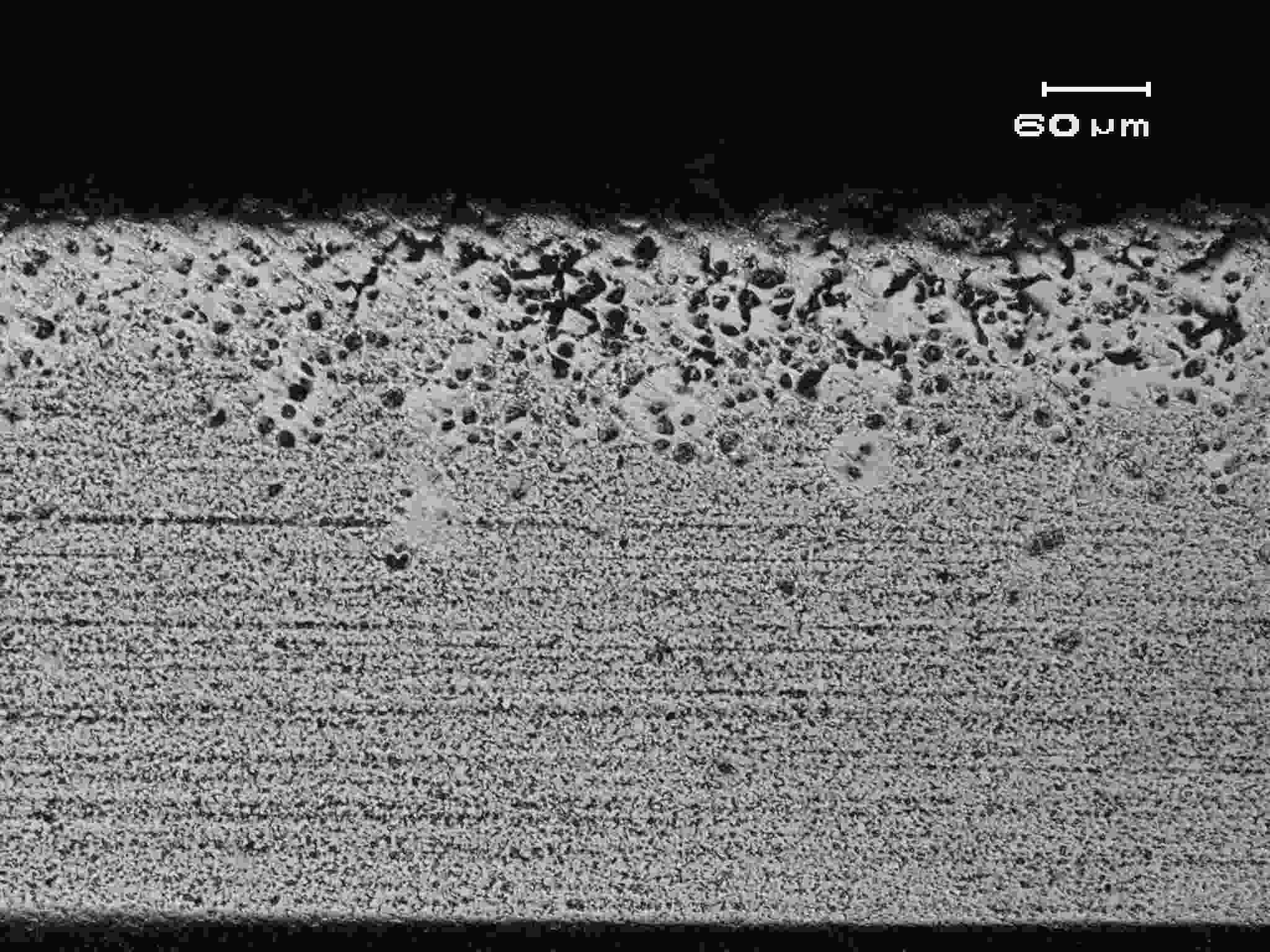

電子顕微鏡で、破損部の微細な形状の観察を行った結果、型の破損原因は、使用による材質の摩耗や劣化ではなく、型製作時の放電加工による型先端部への放電加工ダメージ残留による強度低下でした。改善には、型製作時の放電加工ダメージを軽減する必要がありましたので、放電加工ダメージ軽減を目的とした耐放電加工性材種(MC20 Co6%)への変更を提案しました。
その結果、型先端部の加工状態は改善し、プレス加工の寿命も改善されました。こちらの部品は当社において加工まで行いました。

当社のサービス

超硬素材・超硬加工ソリューションナビでは、状況に応じた材種の提案だけでなく、今回の事例の様に現品の分析を行う事で真の不具合原因を突き止め、
適切な改善提案を行う事ができます。
選定した後の加工まで一貫して対応しております。
現品の不具合で、お困りの方はぜひ当社にお任せください。
