困難な課題やお悩みもう解決できないと思っていませんか?超硬素材・超硬加工ソリューションナビの課題解決事例

超硬表面の斑点異常

従来材種

G5

提案材種

条件改善を提案、材種変更なし

納入業界

半導体

搭載設備

プレス加工機

用 途

ダイ

ワーク材種

-

課 題

外観異常

お客様の課題・ニーズ

超硬金型の表面に黒い斑点が多数生じ、材質異常ではないかと当社へ相談をいただきました。

提案内容・効果

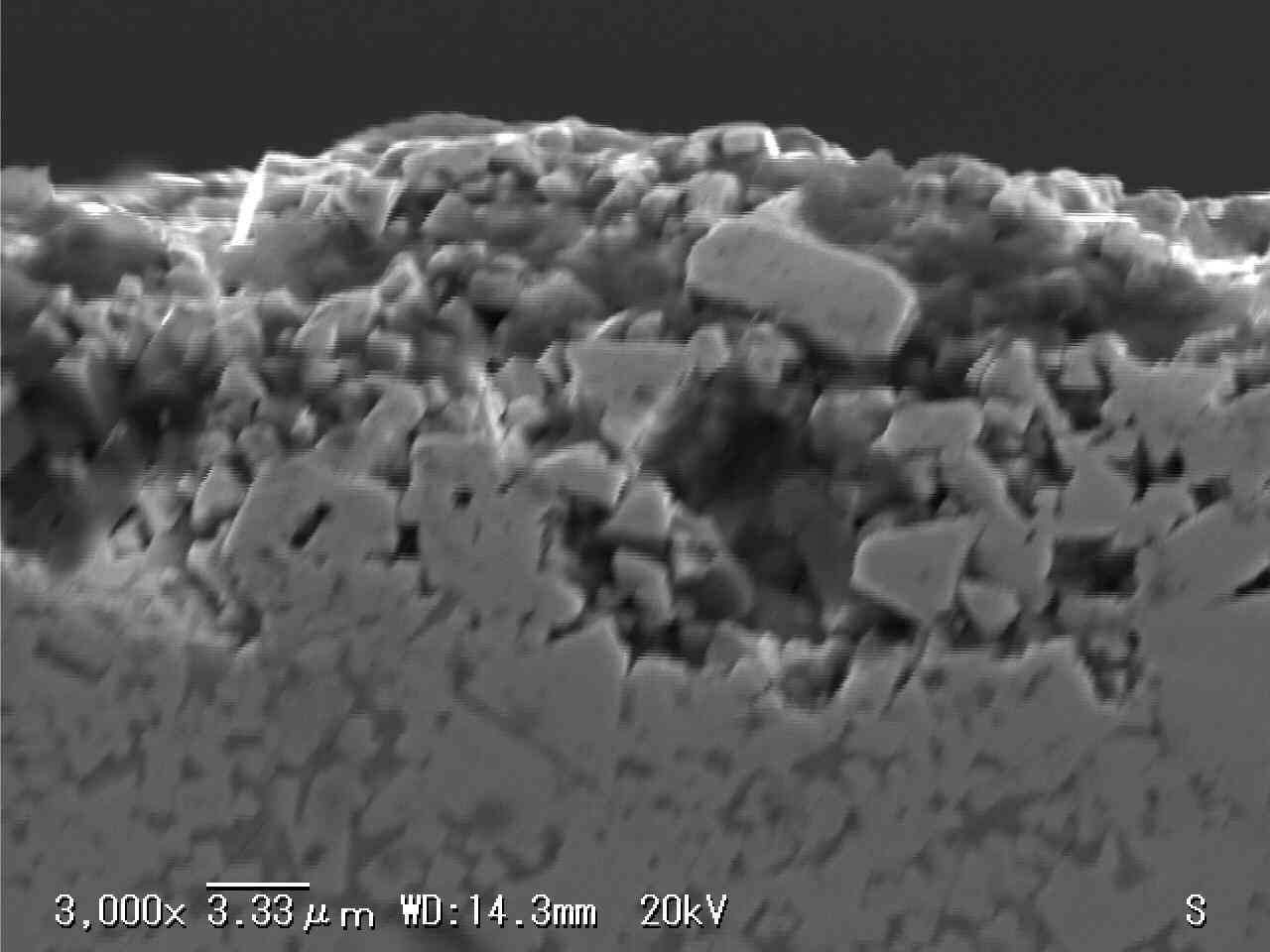

黒い斑点部は超硬金型表面に長時間付着した水滴の影響により金型の表面部でWC-Co超硬材のCo相のみが腐食・溶出して、部分的に脱落し、斑点となっていました。金型の取り扱い時の水分の付着について、注意をいただくよう説明を行い、対策していただきました。耐腐食の組成設計がされていない超硬材種などでは、長時間の水滴付着だけでも腐食を起こす場合があります。本件の様な腐食によるCo相の脱落部については、使用時に応力が集中する箇所や、衝撃的負荷がかかるような使用環境においては、破壊起点となって金型の破損につながる場合があります。当社の超硬材種については添加成分や、結合相金属などの組成設計の工夫により、腐食影響を抑制する材種のラインナップを多数取り揃えていますので、水分影響が不可避な条件等においては材種変更により対応可能な場合があります。

当社のサービス

超硬素材・超硬加工ソリューションナビでは、お客様のお悩みに対して、徹底した原因分析を行います。そこから浮かび上がる課題に対して、最適なご提案をいたします。当事例は、条件改善の提案でしたが、別材質の提案も可能です。また加工まで一貫対応しております。超硬素材の不具合でお困りの方はぜひ当社までお問い合わせください。
