リン青銅打ち抜き早期摩耗の改善

従来材種

VF-40

提案材種

KD20

納入業界

電子部品

搭載設備

プレス加工機

用　途

ダイ

ワーク材種

リン青銅

課　題

短寿命　早期摩耗

お客様の課題・ニーズ

通常考えられる寿命よりも早く摩耗していたため、長寿命化が必要でした。

提案内容・効果

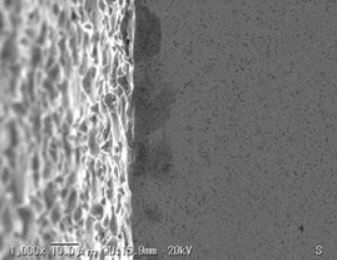

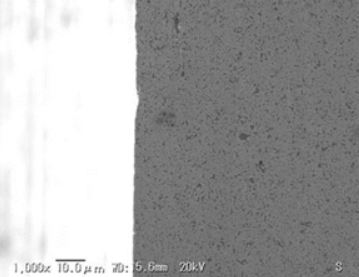

電子顕微鏡を用いた分析により、穴加工部の表面近傍に放電加工由来の加工変質層と、それに伴うマイクロクラックが残留していることが判明いたしました。 この残留ダメージが寿命低下の根本原因であると特定いたしました。
そこで、加工プロセスの見直しを提案。具体的には、複数工程による低エネルギー放電加工の適用や、加工液管理の徹底など、放電加工条件の厳格化を図りました。 この提案が奏功し、金型寿命の大幅な改善に成功。これにより、生産性の向上とコスト削減に大きく貢献しています。

当社のサービス

早期破損などの不具合に対し、「材種が条件に合っていない」「超硬金型自体に不具合がある」と判断され、材種変更や金型メーカー変更にご苦労されている場合でも、当社の調査により主要因を正確に特定いたします。超硬材の問題か、使用環境や取り扱いの不備など別要因かを精査し、結果を明確にご報告いたします。材質が主要因でない場合でも、超硬材の摩耗状態を併せて評価し、金型寿命をさらに向上させる最適な材種選定を含む、付加価値の高い改善提案をご提供いたします。長寿命化のご相談はぜひ当社にお任せください。
